SMD303Pro功能介绍
SMD 303pro功能介绍
一、系统登录
智能采集板接通电源后，用网线分别连接采集板网卡接口，打开电脑浏览器，输入IP地址：192.168.3.203
普通用户：jgcx 默认密码：Aa123456
管理员：admin 默认密码：（询问技术支持）
普通用户具备设备管理，协议管理，网络设备，实时数据，告警管理，联通B接口参数设置的权限。
管理员用户除了具备普通用户权限，还具备配置向导，联通B接口SU/SC接口测试，硬件测试，工作模式，串口模式的权限。
二、实时数据
智能采集器平台提供操作界面，用户可实时查询各被监控设备的运行状态、运行参数及各种故障参数等所有的数
字、模拟数据，所有数据均以友好的人机界面显示出来。
用户可以从左侧的导航菜单选择“实时数据”，可以根据设备ID进行搜索，浏览所有设备的实时监控数据。
实时数据包括两个模块的内容：设备状态和实时告警信息。
2.1 设备状态
设备状态页面包含设备的性能指标：详细信息、动态设置、虚拟信号配置、导出告警配置、导入告警配置、同步告
警设备、动态配置最后更新时间；数据分别包含在线数据和B接口数据。

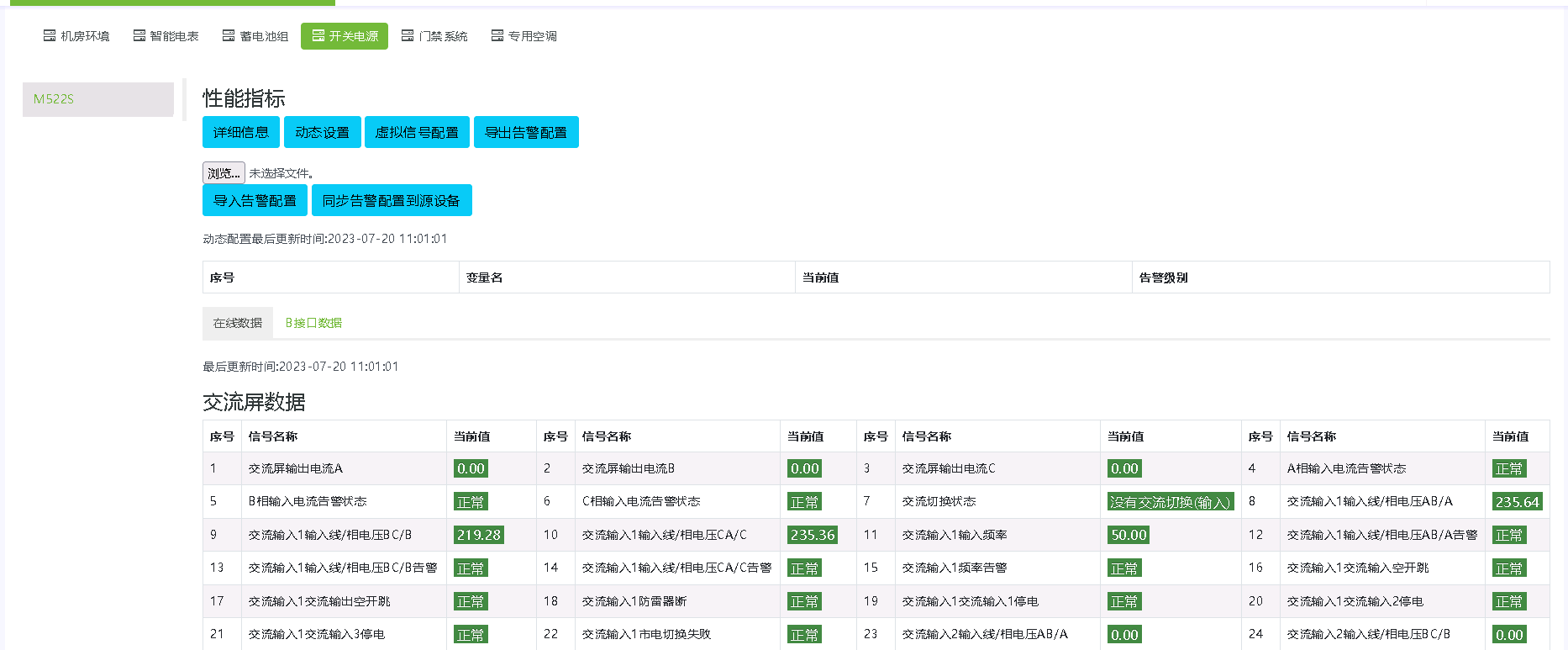

设备的在线数据页面：

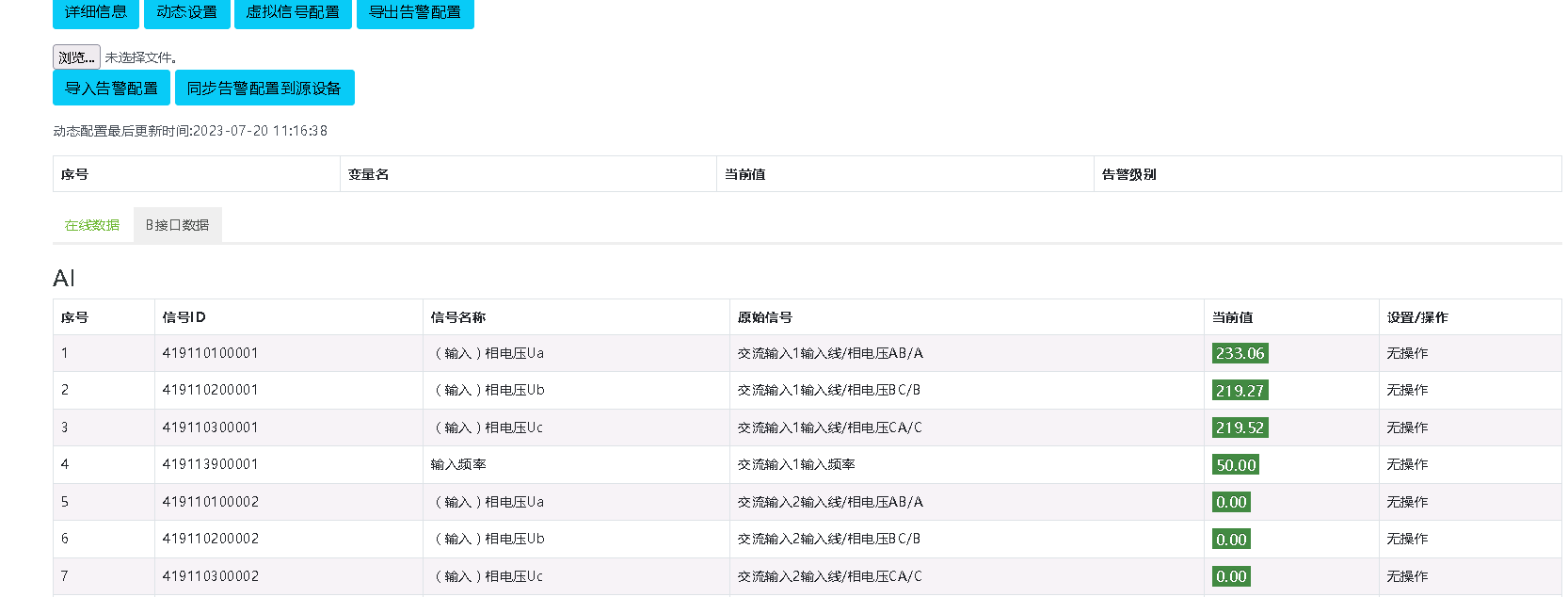

设备的B接口数据页面：
2.2 告警管理
2.2.1 实时告警信息
包含告警设备的设备编号、设备名称、告警级别、告警文本、告警ID、告警触发值、告警时间、告警推送状态等
设备的详细告警信息。
智能采集器平台提供界面，用户可实时查看当前所有告警。能够7*24小时实时监控，为监控和维护人员提供准确
告警信息，辅助故障处理。

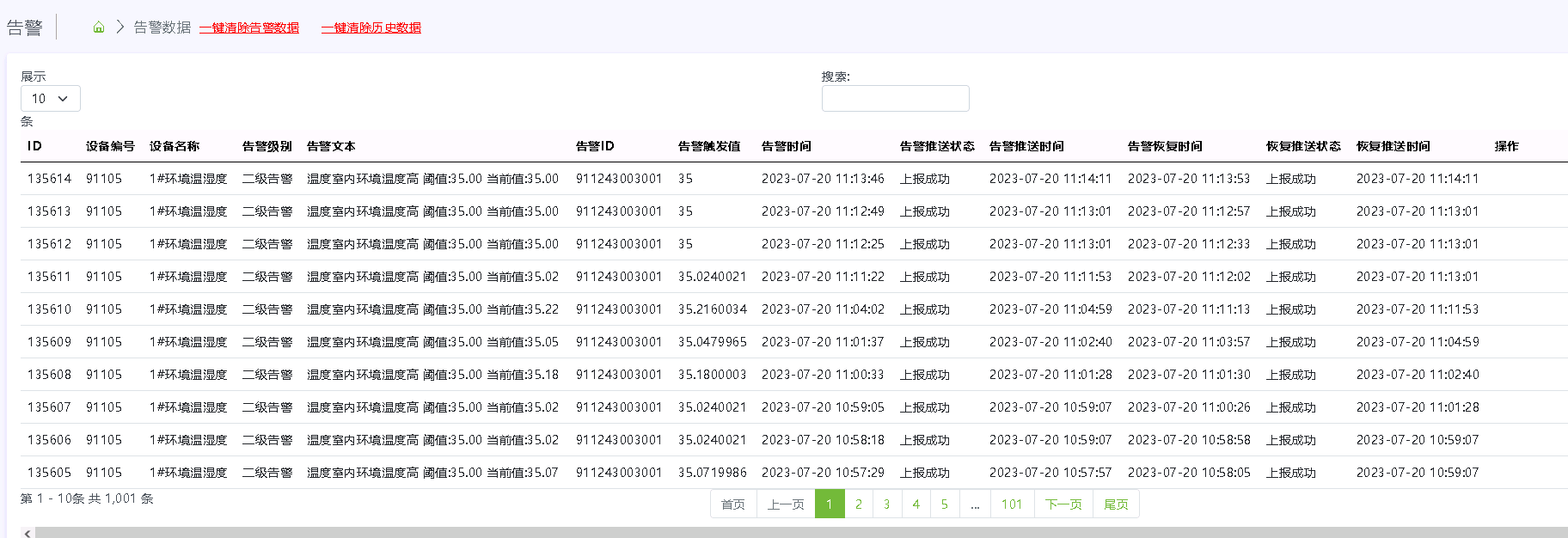

实时告警信息页面：
2.2.2 告警规则
针对具体的设备类型设置告警规则，首先添加设备数据变量，再给这个设备类型设置告警规则。
添加设备数据变量页面：

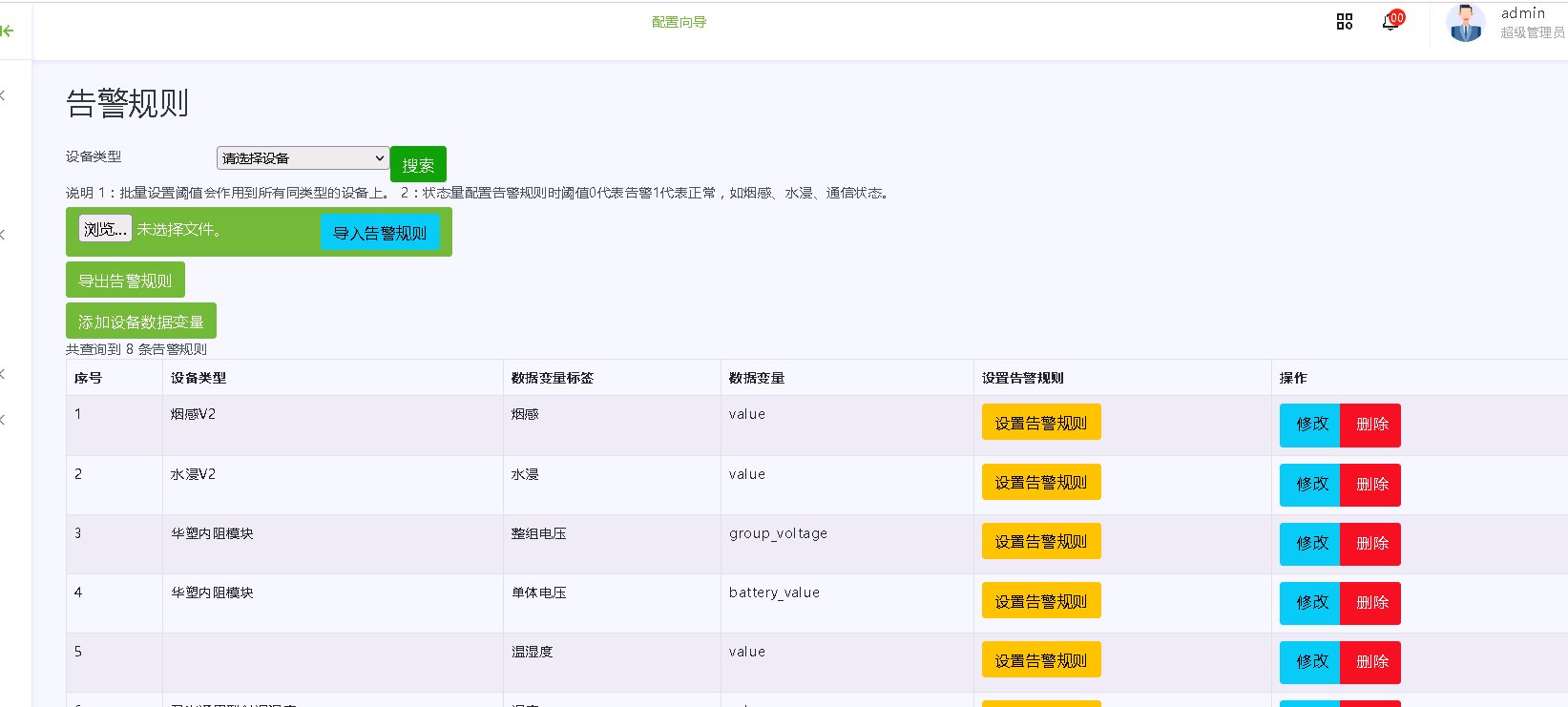

设备告警规则页面：
三、设置中心

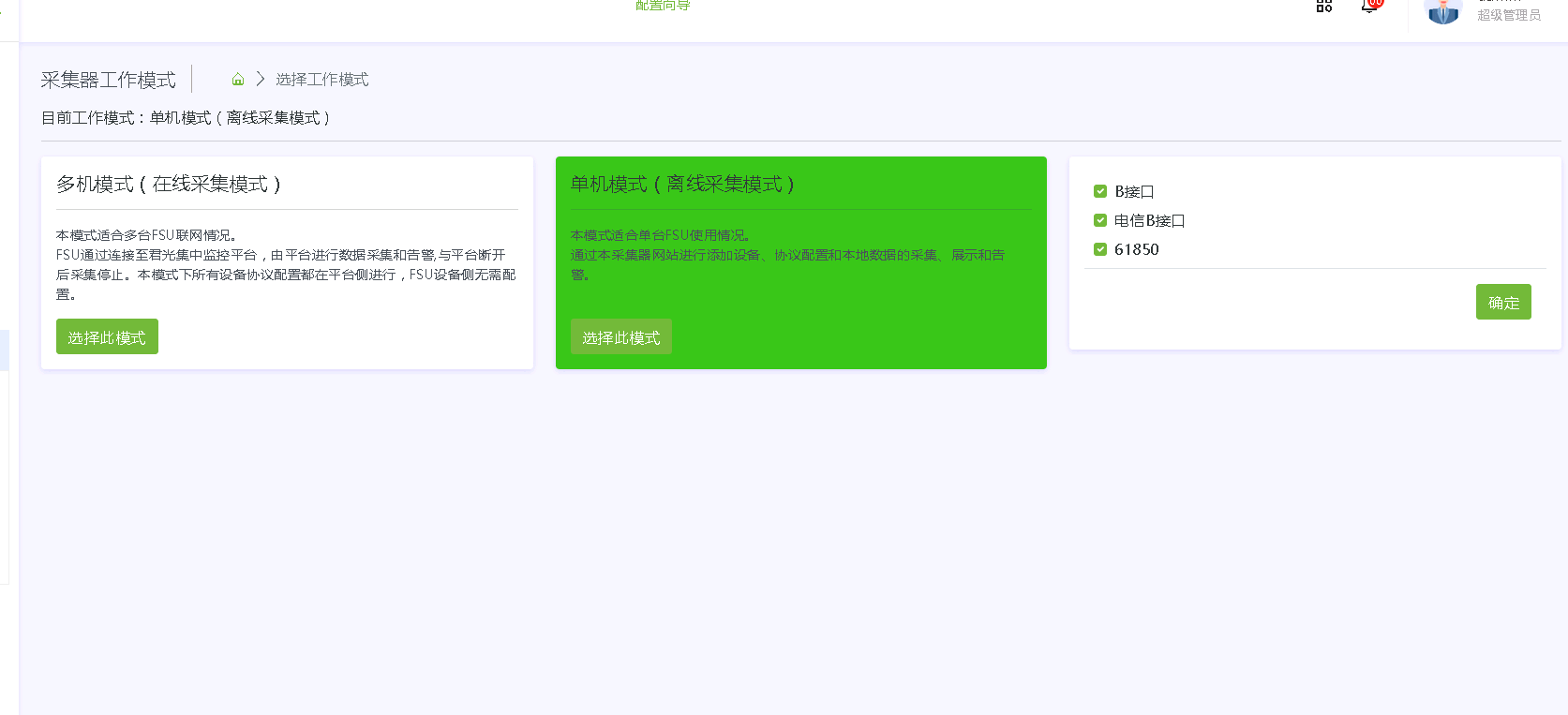

3.1 工作模式
采集板工作模式有多机模式（在线采集模式）、单机模式（离线采集模式）、选择是否需要B接口、电信B接口、6
1850的多种选择，可以根据实际应用进行选择。
3.2 设置

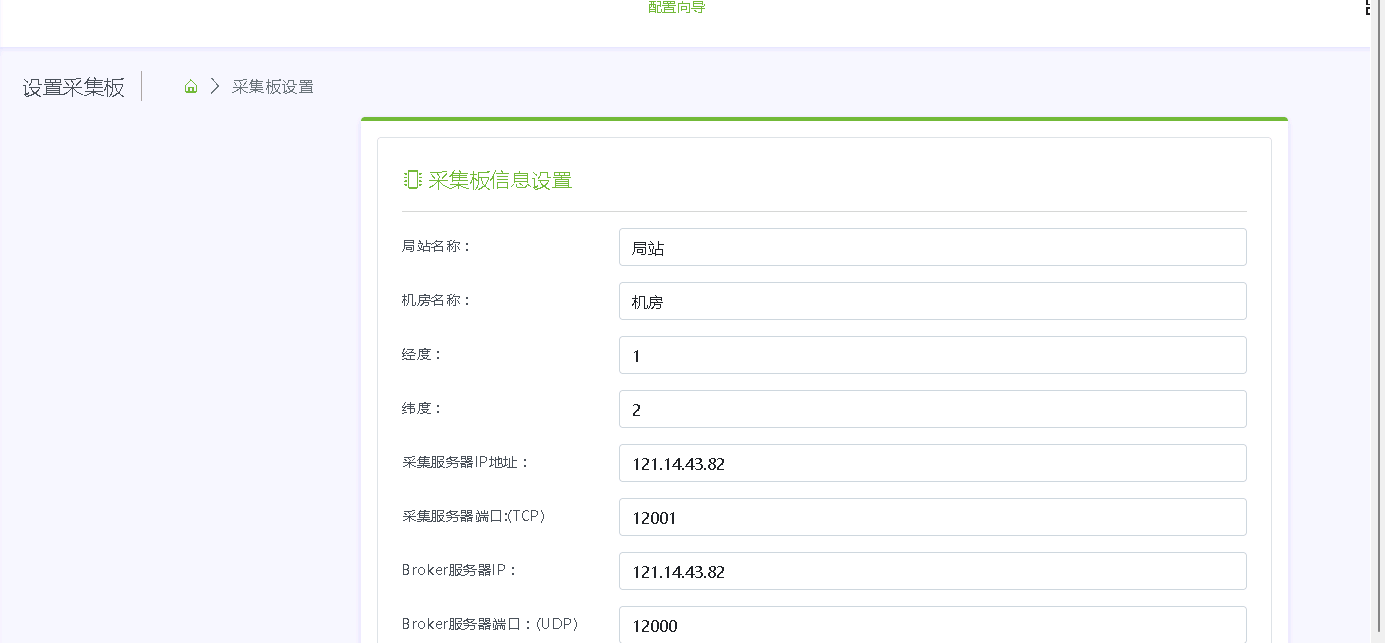

3.2.1 采集板管理
采集板信息设置、采集板有线网络设置、采集板无线网络设置、系统配置、同步采集板时、重启设备、重启软件

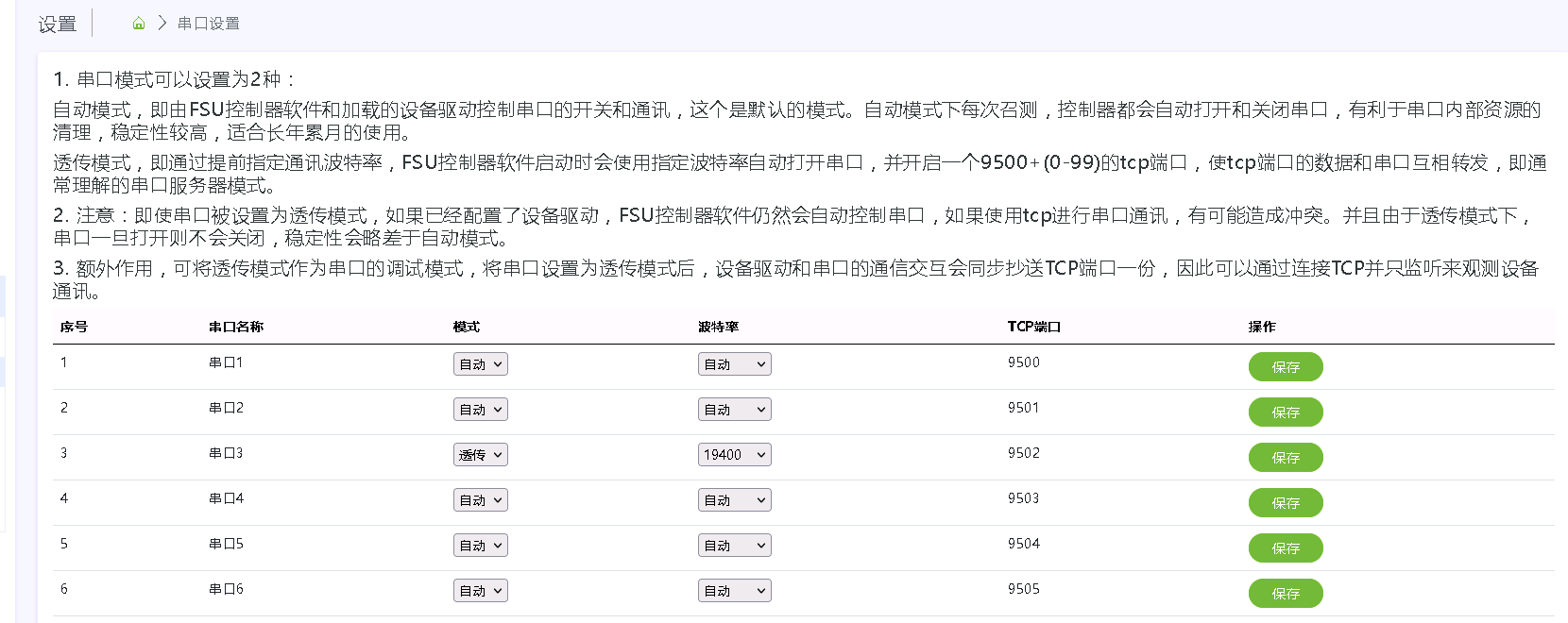

3.2.2 串口设置
可以为8路串口分别设定模式，可设置为自动和透传，选择透传模式时需要选择波特率。
1）自动模式：由智能采集器的采集系统自动控制串口的使用和数据采集，智能采集器可以自主切换串口的波特率、串口选项以满足不同设备通讯要求。
2）透传模式：当串口配置为透传模式时，系统会打开一个TCP监听，串口1-8分别对应9500-9507端口，此时第三方程序连接到9500端口，系统会按照配置的波特率打开串口1，第三方程序发送的所有内容会从串口1传输到设备，设备回复的所有内容会从9500端口传回给第三方程序。智能采集器不对要传的数据做任何处理。
一般情况下使用智能采集器的监控功能时应使用”自动模式“。当有需求，第三方程序需要使用采集器串口和设备通讯时，应使用“透传模式”。
区别：自动模式由智能采集器控制，运行中可以切换串口波特率，参数，可以支持多种不同通讯参数的设备串联，和平台连接支持多种通信协议，支持传输加密，各种传输方式，支持穿越防火墙，支持单TCP链路通信，支持多种数据融合传输。
透传模式只能由第三方程序通过TCP端口和串口交换数据，只能实现基础通讯，无法实现更多功能

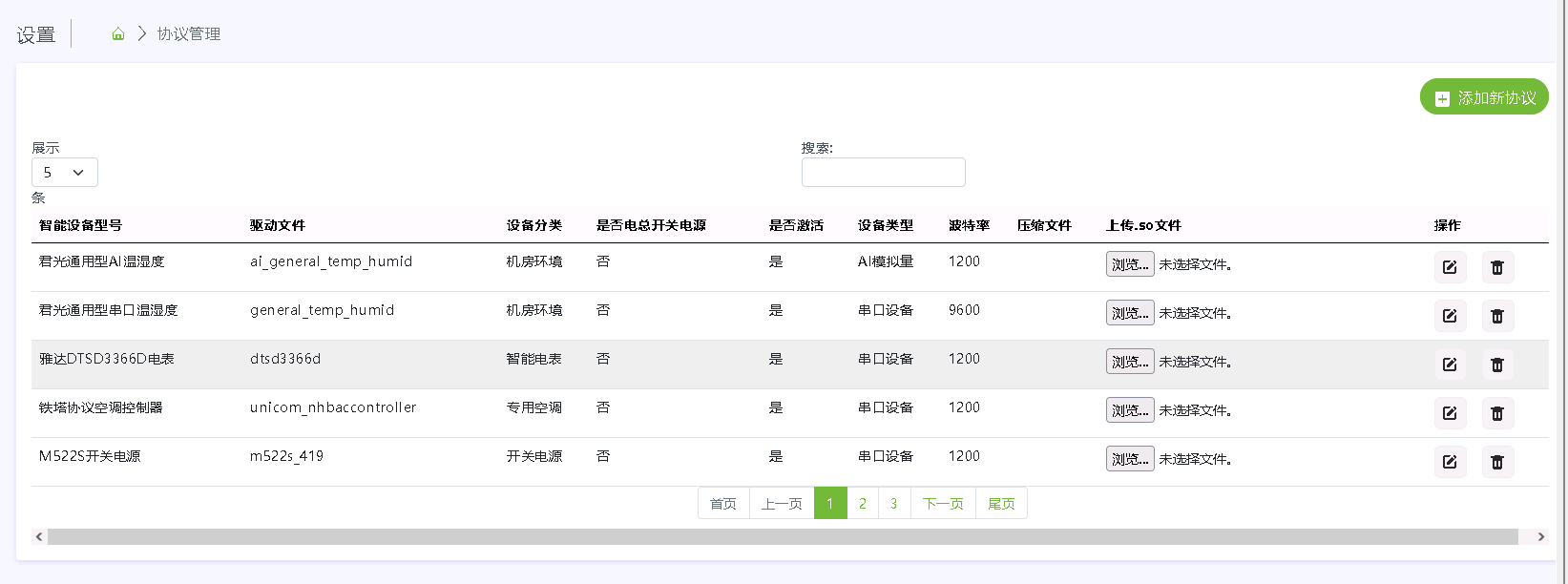

3.2.3 协议管理
支持添加、修改、删除协议操作；添加协议时驱动文件必须和数据库存储的文件名一致，支持上传驱动文件的功能。
1、智能设备型号：厂家命长+设备型号，例如：雅达DTST3366，艾默生M810G
2、驱动文件：和厂家提供的驱动包名称必须一致，且为全小写字母，如dtst3366,m810g.
3、设备分类：选择设备所属的分类类别：监控设备，机房环境，智能电表，蓄电池组，UPS蓄电池，240V电池组，低压配电，新风设备，开关电源，视频监控，门禁系统，UPS设备，专用空调，柴油发电机组，微模块传感器。
4、是否电总类开关电源：当设备属于同时具备多个交流屏，整流屏，直流屏的分体式开关电源时，此选项选“是”。例如艾默生m810g开关电源。*大部分组合开关电源都选”否“。*
5、是否激活：本协议是否被采集系统启用。
6、允许设备告警：本协议在采集系统中是否可以触发告警。
7、设备类型：本协议支持的设备的物理接口类型，从DI，AI，串口，网络选项中选择。
8、波特率：用于配置串口设备通信的速率。可用于覆盖驱动默认值。
*举例*：管理员从君光技术支持拿到”雅达DTST3366“设备的驱动包”dtst3366.zip”文件，智能设备型号填写“雅达DTST3366”，驱动文件填写“dtst3366”,设备分类选择“智能电表”，是否电总开关电源选“否”，是否激活选”是“，允许设备告警选”允许“，设备类型选”串口设备“，波特率选”9600“，上传压缩包选择”dtst3366.zip“文件，点击”确认“，平台自动上传并部署驱动包，提示上传成功。

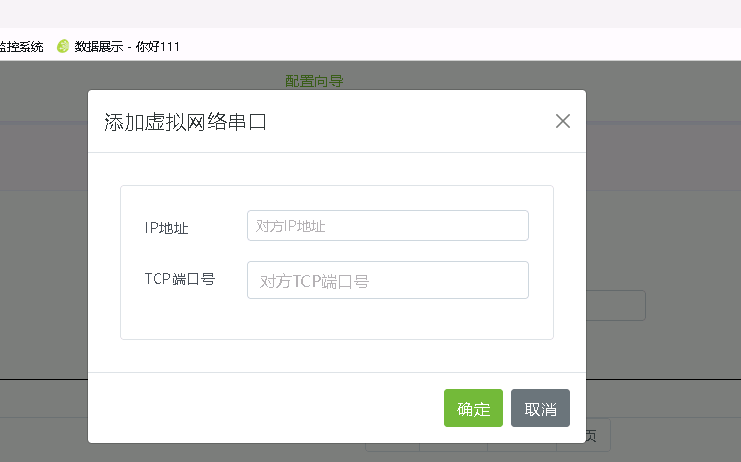

3.2.4 虚拟网络串口
支持对虚拟网络串口添加、删除、修改管理。通过添加对方IP地址和对方TCP端口号形成一个虚拟网络串口进行使
用。
3.2.5 设备管理

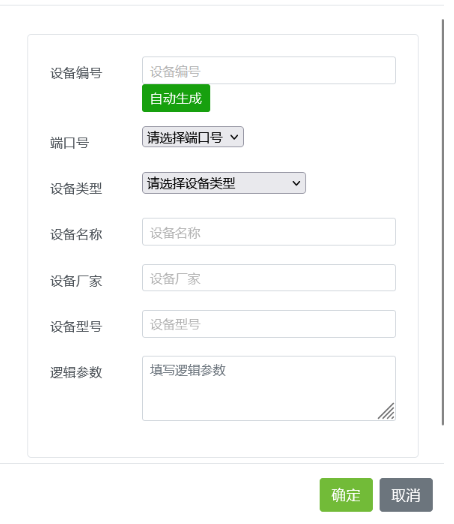

1.设备配置
支持添加、修改、删除设备操作；添加设备时选择准确的设备类型和端口号，有的设备需要填写逻辑参数，如：空 调、蓄电池等。
2.设备编码
设备类型3位+顺序编号2位，共5位编码。例如：低压交流电表的设备类型为321，则第一个智能电表的设备编码应该为32101。
设备类型编码规则参考：《附件1中国联通动力环境系统监控信息标准化编码表20200708.xlsm》
3.设备资管编码
资管系统的设备编码，由于目前集团的全网资源命名规范尚在制定中，待集团的资源命名规范发布后，需要将设备编码与设备资管编码进行对应。
4.端口
被监控设备物理连接在智能采集器的通道位置。根据设备接口不同，可连接在AI，DI，串口接口的1-12位置，通道编号查看设备外壳上的接口标签。
5.设备类型
被监控设备的通信协议，配置正确的协议可实现设备数据和告警的采集。
6.设备厂家名称
生产日期，产品批号：供用户记录设备备忘信息。
7.设备名称
用户查看设备数据时区分设备。
8.逻辑参数
根据设备协议支持的不同，实现对设备采集，显示界面的微调。比如控制显示的电池节数。

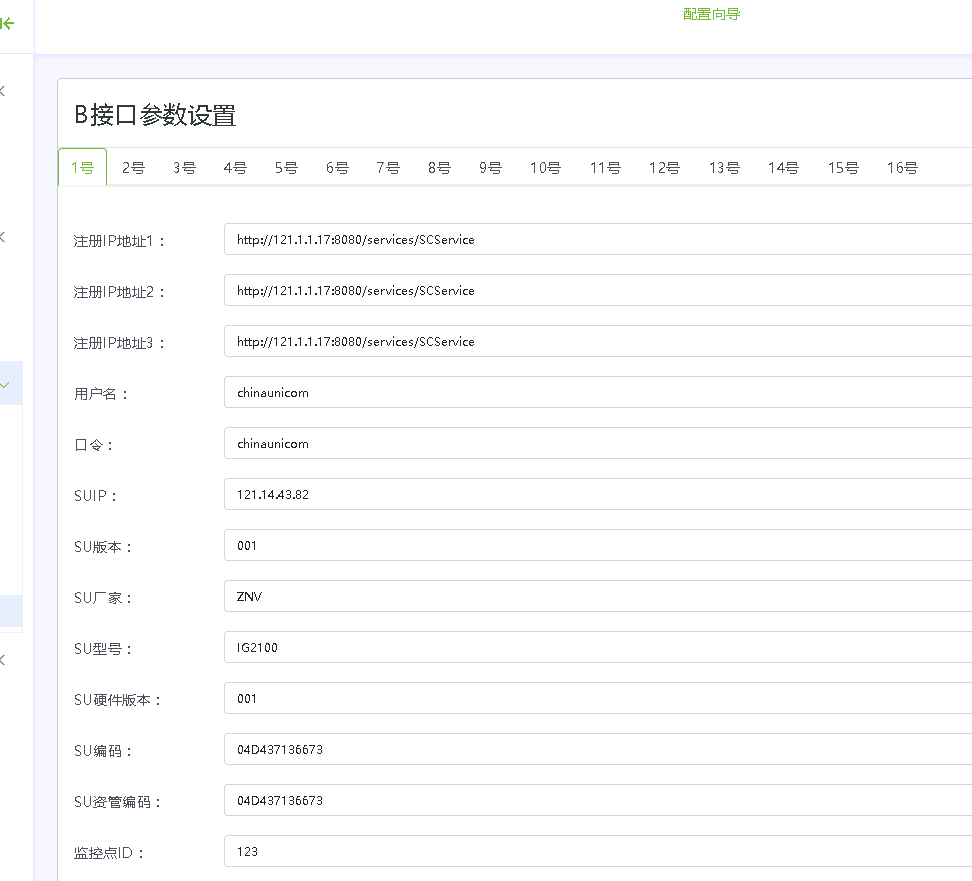

3.2.6 B接口参数设置
设置B接口的参数信息，支持多个B接口同时使用，根据联通B接口平台提供的对接配置信息配置参数。
1）SU编码：全网唯一，采用MAC地址作为SU编码，十六进制表示；*默认系统自动填写。*
2）SU资管编码：资管系统的SU编码，由于目前集团的全网资源命名规范尚在制定中，待集团的资源命名规范发布后，需要将SU编码与SU资管编码进行对应；
四、测试
4.1 接口测试
*管理员权限可见 系统管理员可使用本功能调试与联通B接口平台的数据通信，以验证数据和诊断问题。
SC获取SU的实时遥测、遥信、遥调监控信息及数据，SC对SU进行遥调及遥控命令，采用WebService方式，此时SU为服务端，SC为客户端；
SU向SC主动注册、登出、上送告警量、状态变化量等，采用WebService方式，此时SC为服务端，SU为客户端。包含SU接口测试和SC接口测试。

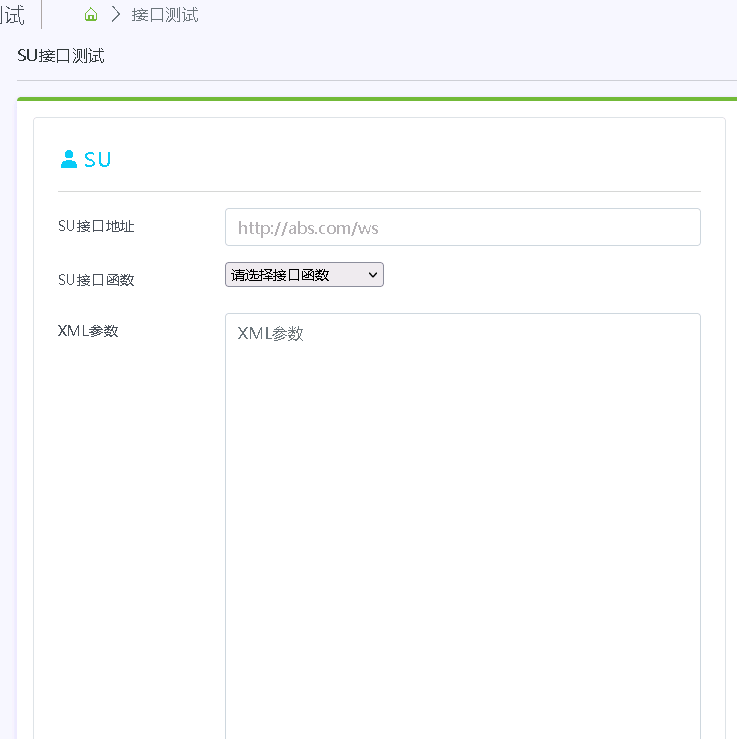

SU接口测试：选择SU接口函数后就能调出XML参数内容，可以测试参数内容是否符合需求文件要求 。

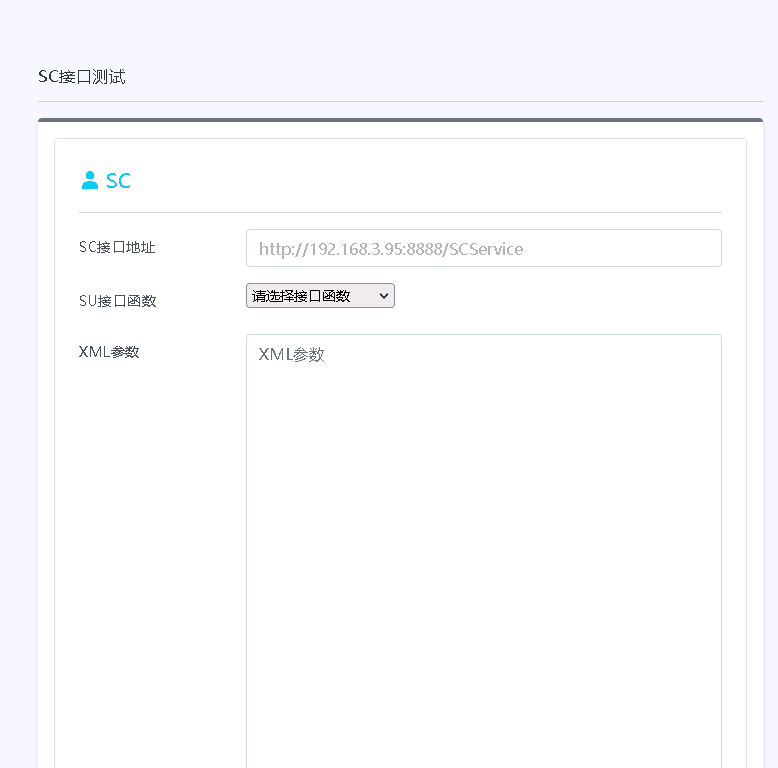

SC接口测试：选择SC接口函数后就能调出XML参数内容，可以测试参数内容是否符合需求文件要求。

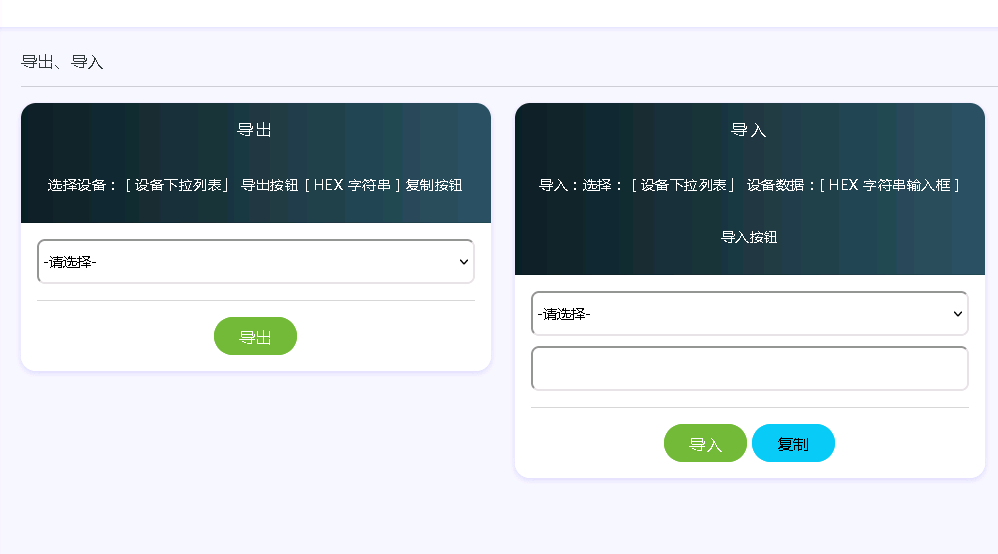

4.2 导出、导入
1.选择设备： [ 设备下拉列表」 导出按钮 [ HEX 字符串 ] 复制按钮
2.导入：[HEX字符串输入框]导入按钮
3.导入：选择：[设备下拉列表] 设备数据：[HEX字符串输入框]导入按钮
4.点击导入按钮后，提示，数据长度为多少，导入成功
5.导出是用设备的data_id从memcache取出来值，然后bin2hex专程hex字符串，我们可以copy到本地
6.导入是，我们把hex字符串copy到本地，然后导入到本地的环境进行数据解析的测试
7.由于现场和本地的data_id不一样，所以导入的时候，要选择设备。解析的时候，因为前4个字节的data_id我们都是跳过的，所以不影响
五、其他
5.1 用户管理
5.1.1 系统用户管理

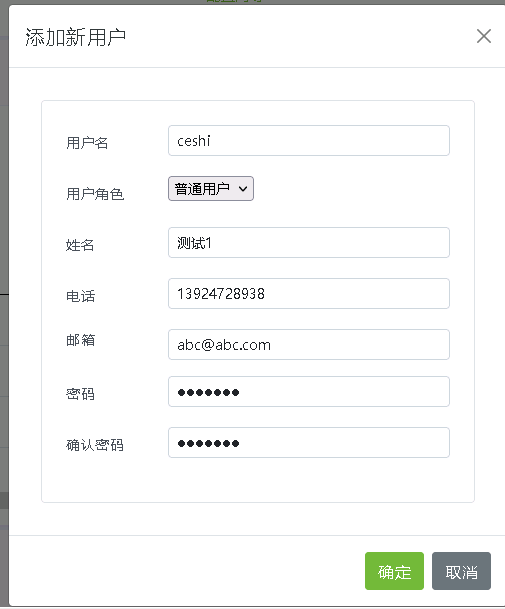

可以添加、修改、删除用户；用户角色分为管理员、普通用户和FTP用户
1）管理员：无限制使用系统。
2）普通用户：支持实时数据、告警管理、协议管理、接口测试、采集单元配置的功能。

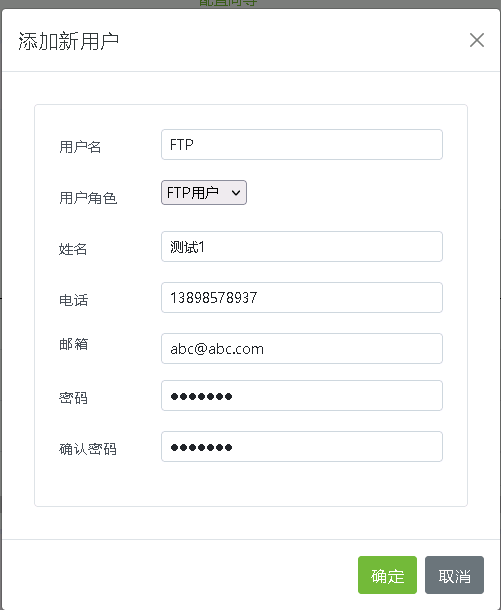

5.1.2 FTP用户
主要是提供给B接口使用，用户也可使用，登录后，可以对/OPT目录进行维护，OPT目录下存放的FSU控制软件和FSU网站。
