一、概述
本指南适用于419类的开关电源设备，涵盖如ZXDU68_419、M522S_419、M810G_419、PSMA_419 等常见型号。本文档详细说明了驱动包的选型、硬件连接、核心逻辑参数配置、通信测试及故障排查，旨在指导工程师完成设备的快速接入与稳定运行。
历史背景：以前的开关电源分交流、直流、整流三个独立协议，现在为简化配置与维护，整合成一个统一的协议，命名为 419类驱动文件。
二、设备识别
（一）设备型号识别
ZXDU68系列：中兴电源，在设备机柜正面通常有“ZXDU68 XXX”的明显标识。
M522S系列：艾默生（现维谛）网络能源产品，为智能嵌入式电源系统。
M810G系列：监控模块自带小型LCD显示屏，屏幕上或周围会明确印有“M810G”字样。
PSMA系列：机柜型号可能为PB40001等，其核心监控模块上清晰印有“PSMA”标识。
三、驱动包选型与硬件连接
（一）驱动包选型
使用 *_419.zip 驱动包。
（二）硬件连接规范
1、接口类型：RS485，采用两线制（A+/B-）连接，并务必连接 信号地（GND） 以共地，减少共模干扰。
2、线缆要求：
距离<50米：可使用普通超五类双绞线。
距离>50米或环境干扰强：必须使用 屏蔽双绞线，屏蔽层单端接地。3、总线两端应并联 120Ω 终端电阻。
4、串口参数
| 参数 | 设置值 |
| 传输方式 | 异步方式 |
| 起始位 | 1位 |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 校验位 | 无 |
| 波特率 | 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps（可选） |
（三）串口参数设置
注意：波特率需与监控模块内部设置一致。高波特率速率快但传输距离短、抗干扰差；长距离或干扰大时，建议优先选用 4800bps 或 9600bps。
四、逻辑参数配置详解
逻辑参数是驱动与设备通信的“翻译规则”，正确配置是成功接入的关键。
| 参数键 | 取值与含义 | 功能说明与配置场景 |
| version | 32 或 33 | 协议版本号。32对应协议0X.20，33对应0X.21。绝大多数419设备使用32。如通信完全无响应，可尝试切换为33。 |
| has_ac | 0 或 1 | 交流屏使能。1表示配置了交流屏，可采集三相电压、电流、停电告警等。 关键：仅当此为1时，A/B/C相电压低于120V才会触发停电告警。 |
| has_dc | 0 或 1 | 直流屏使能。1表示配置了直流屏，可采集直流输出电压、负载电流、电池电流等参数。 |
| no_42_arg | 0 或 1 | 直流屏指令兼容模式（核心兼容性参数）。 0：使用标准带参数招测命令； 1：使用简化无参数招测命令，适用于老版本固件。 |
| has_a has_b has_c | 0 或 1 | 分相使能参数。用于定义哪几相电压是真实存在的。 示例：{“has_a”:1, “has_b”:0, “has_c”:0} 表示只有A相有电压接入，B相和C相不配置或不使用。不配置时默认值通常为1。 |
| ac_line | 0, 1, 2, 3 | 交流输入路数选择。 0：两路都没有电压输入 1：仅第一路有电压输入 2：仅第二路有电压输入 3：两路都有电压输入 |
| ac_type | 0 或 1 | 交流屏电压数据类型。 0：相电压（如220V） 1：线电压（如380V） |
no_42_arg 参数调试流程（重点）：
此为排查直流数据无法采集的关键步骤。
1、初始设置 {“no_42_arg”: 0}。
2、进行数据采集测试。
3、若直流相关参数（如直流输出电压）无法获取，或通信调试工具发现返回 “05参数错” 的异常报文，则说明设备固件版本较老或不支持标准命令。
4、可修改参数为 {“no_42_arg”: 1} 并重新测试。
五、典型配置场景示例

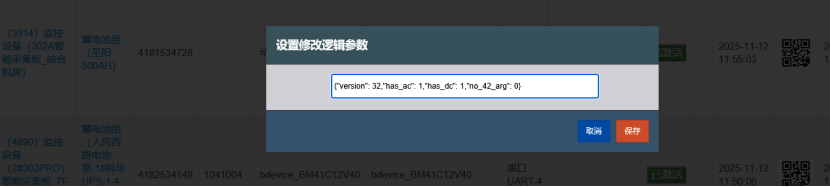

场景一：标准交直流系统
{“version”: 32,”has_ac”: 1,”has_dc”: 1,”no_42_arg”: 0}
说明：最常见的配置，适用于大多数设备。

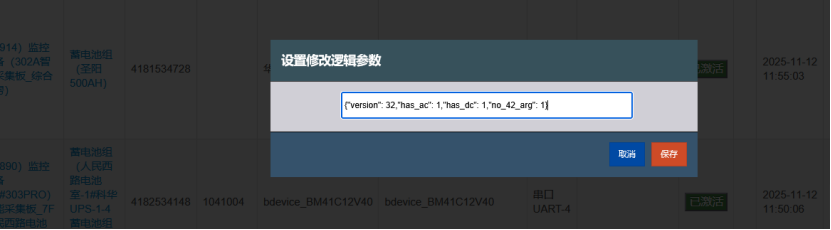

场景二：兼容性直流系统（招测报错时）
{“version”: 32,”has_ac”: 1,”has_dc”: 1,”no_42_arg”: 1}
说明：当直流参数招测返回”05参数错”时使用。

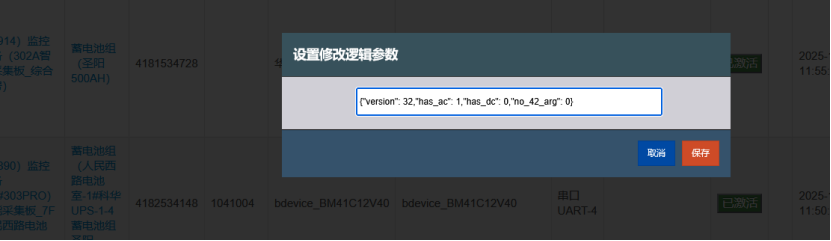

场景三：仅交流系统
{“version”: 32,”has_ac”: 1,”has_dc”: 0,”no_42_arg”: 0}
说明：仅监控交流输入，无蓄电池组和直流负载。

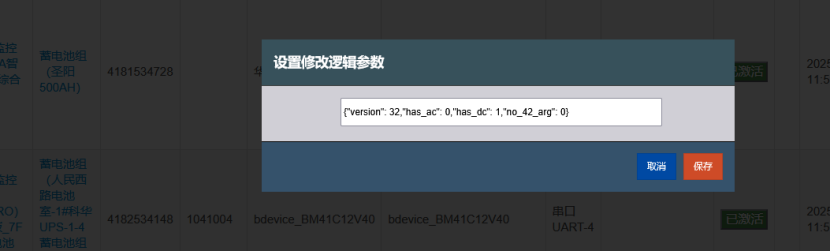

场景四：仅直流系统
{“version”: 32,”has_ac”: 0,”has_dc”: 1,”no_42_arg”: 0}
说明：仅监控直流输出和电池，交流输入可能由其他系统监控。

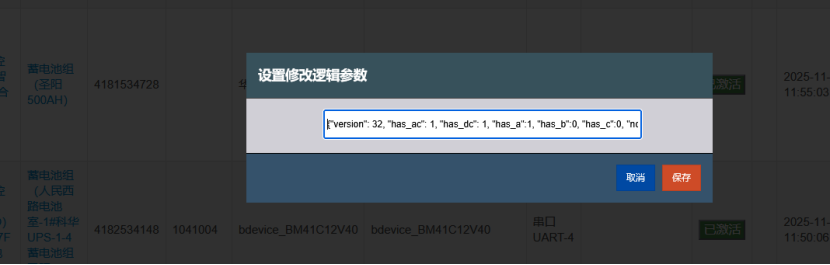

场景五：单相交流+直流系统
{“version”: 32, “has_ac”: 1, “has_dc”: 1, “has_a”:1, “has_b”:0, “has_c”:0, “no_42_arg”: 1}
说明：交流屏只有A相接入了电压，并且直流屏需要使用兼容模式。
六、使用步骤
（一）设备确认与地址配置
1、确认监控模块型号属于419系列。
2、通过设备硬件拨码或软件设置，为每个监控模块设置唯一的RS485地址，避免地址冲突。
（二）逻辑参数配置
1、根据实际硬件配置设置 has_ac 和 has_dc。
2、设置通信协议版本号version，优先使用32。
3、关键步骤：直流屏参数调试
先设置 {“no_42_arg”:0}，如果直流参数招测失败或返回参数错误，改为设置 {“no_42_arg”:1}
（三）驱动安装与测试
1、在监控平台安装对应的 *_419.zip 驱动包。
2、模拟测试：使用串口调试工具发送查询指令，验证设备应答。
3、实际场景测试：通过监控单元或FSU系统查询数据，观察数据是否正确、稳定。
（四）监控内容操作
1、交流配电屏：输入电压、防雷故障、开关状态、停电告警。
2、整流模块：输出电压/电流、开/关机控制、告警状态、模块温度。
3、直流配电屏：直流输出电压、电池组电流/电压、过压/欠压告警、熔丝状态。
七、故障排查手册
（一）通信完全失败（无应答）
1、查硬件：检查RS485线缆A/B是否接反，信号地（GND）是否连接。
2、查参数：确认设备地址、波特率、数据格式（8-N-1）与设备设置和驱动配置 完全一致。
3、查环境：长距离传输是否使用了屏蔽线？总线两端是否安装了120Ω终端电阻。
（二）通信不稳定（时断时续）
查干扰：确保RS485线路远离强电线路（AC 220V以上）。
查接地：检查屏蔽层是否单端可靠接地，避免形成地环路。
降波特率：将波特率从19200/38400降低到9600或4800。
（三）数据类故障
| 故障现象 | 优先排查步骤 |
| 无交流停电告警 | 1. 确认 has_ac=1。 2. 使用调试工具读取交流电压寄存器，确认值是否准确且低于120V告警阈值。 3. 检查 has_a/has_b/has_c 配置是否正确。 |
| 无直流参数 | 1. 确认 has_dc=1。 2. 执行no_42_arg参数切换流程（0↔1）。 3. 检查直流屏硬件通信线是否连接到监控模块。 |
| 部分数据不正确 | 1. 核对协议点表，确认寄存器地址和变比是否正确。 2. 检查 ac_type（相/线电压）设置是否正确。 3. 检查设备地址是否冲突，多个设备响应了同一查询。 |
八、安全与运维注意事项
1、配置安全：在修改逻辑参数前，务必记录原始配置，以便快速回退。
2、调试安全：连接线缆时确保设备电源已关闭，防止短路烧毁接口。
3、数据安全：在可能的情况下，在FSU侧配置IP白名单、通信密码等安全策略。
4、文档记录：建议为每个站点建立调试档案，记录最终生效的逻辑参数、设备地址、异常现象及解决方案，便于后续维护。
总结：本指南的核心在于通过 has_ac / has_dc 激活对应功能，利用 no_42_arg 解决直流屏的协议兼容性问题，并通过 has_a/ac_line/ac_type 等参数实现精细化的交流屏配置。遵循本指南的步骤，能系统性地完成419系列电源的接入与调试。
